Sonnenschutz für Terrassenüberdachung Unterglasmarkise UG 50

Die schlanke UG50 Unterglasmarkise überzeugt durch ihr elegantes Design mit halbrundem Kasten und einer besonders platzsparenden Bauweise – ideal für kleinere Glasflächen. Ein vorderer Zirkulationsspalt sorgt für optimale Luftzirkulation zwischen Markisentuch und Glas, wodurch Hitzestau effektiv reduziert wird. Präzise Verarbeitung, leiser Lauf und hochwertige Materialien garantieren langlebigen Komfort Made in Germany.

Jetzt konfigurieren >

UG50

Bedienung:

Standardmotor 230 V - Schalterbedienung
Funkmotor 230 V
Smart Home ready

Maximale Abmessungen pro Feld

Max. Breite: 500 cm Max. Ausfall 400 cm

Reihenanlagen möglich 2 Felder 2 Motore

Neigung entspricht der Neigung des Daches
Funktion auch waagerecht möglich.

✅ Online Konfigurator
✅ DIY für Selbstmontage optimiert
✅ Kauf über Fachhandel oder Selbstmontage

TECHNIK und QUALITÄTSSTANDARD UG50

Kasten Querschnitt - nach unten zu öffnen

Kleiner Aufrollkasten aus hochwertigem Aluminium komplett geschlossen für das Markisentuch mit nur 121,5 x 120 mm Querschnittsmaß - Form - halbrund. Für eventuelle Wartungsarbeiten kann der Kasten nach unten geöffnet werden.

Die Gegenzugmechanik mit Treibefedern in der Markisenwelle und Umlenkung und Zug über Hochleistungs - Gurtbänder belastbar bis 400 kg , gewährleisten beste Tuchspannung auch bei Ausfall bis 4 mtr

Bei der UG 50 muss der Kasten selbst nicht mit zusätzlichen Konsolen befestigt werden, dieser ist freitragend . Es müssen nur die seitlichen Führungsschiene an den Sparren der Terrassenüberduchung befestigt bzw. verschraubt werden.

Das Markisentuch unserer Unterdachmarkise weist nur einen minimalen Durchhang auf und benötigt daher keine zusätzliche Unterstützung durch ein Stahlseil. Dadurch werden sowohl der Stoff als auch die Nähte geschont, da sie keinem dauerhaften Abrieb durch ein Stahlseil ausgesetzt sind.

Befestigung Führungsschienen mit Klipp - Klemmträger

Befestigung Führungsschienen mit Klipp-Klemmträger:

	Montage direkt unter die Sparren: Die Klipp-Klemmträger sind pro Klemmträger auf *150 kg* Gewichtsbelastung geprüft .
	Für Montage zwischen die Sparren seitliche Verschraubung mit Laibungswinkel. Befestigung Schienen mit Klipp-Klemmträger am Winkel.

Befestigung seitlich mit Laibungswinkel Führungsschienen direkt am Winkel :

	Für Montage zwischen die Sparren seitliche Verschraubung mit Laibungswinkel. Befestigung Schienen über Nutensteine direkt am Winkel
	Für Montage zwischen die Sparren seitliche Verschraubung mit Laibungswinkel größerer Absand. Befestigung Schienen über Nutensteine direkt am Winkel

Bedienseite und Kabelaustritt für Elektroanschluß

Der Austritt des Anschußkabels für den Elektroanschluss kann wahlweise links oder rechts am Kasten gewählt werden.

Weitere Produkteigenschaften - Wartungsfreunglichkeit

Das Ausfallprofil der UG50 fährt im ausgefahrenen Zustand der Markise nicht bis an das Ende der Führungsschienen. Hier entsteht ein Spalte von. 7 cm. Dieser Spalt hat eventuell optisch einen Nachteil aber rein Funktional große Vorteile.
Für Wartungsarbeiten, z.B.nachstellen des Zubandes , Austausch Gurtbandes sind die dafür notwendigen Mechanismen von vorne zugänglich, und die Markise muß dafür nicht abgebaut werden.
Dadurch entsteht ein natürlicher Zirkulationspalt. Hitzestau zwischen Galsscheibe und Markisenstoff kann nach vorne abzirkulieren.
Sämtliche Abbildungen Copyright (c) SOLATEX GmbH

Hinweise und wichtige Informationen zur Maßaufnahme und Montage vor der Bestellung

Die Anzahl der notwendigen Befestitungskonsolen Klemmträger oder Winkel ist Abhängig vom Ausfall der Anlage: Ausfall : bis 200 cm links 2 Konsolen / rechts 2 Konsolen Ausfall : bis 350 cm links 3 Konsolen / rechts 3 Konsolen Ausfall : bis 400 cm links 4 Konsolen / rechts 4 Konsolen

Montage zwischen die Sparren Befestigung Schienen mit Klemmträgern

Montage zwischen die Sparren mit Laibundswinkel und Klemmträgern

Montage Reihenanlage 2 Felder 2 Motore unter die Sparren mit Klippträgern

Montage Reihenanlage Links und Rechts zwischen die Sparren mit Laibungswinkel und Klemmträger

Sämtliche Abbildungen Copyright (c) SOLATEX GmbH

Bedienung und Steuerung Unterglasmarkise UG 50 mit elektrischem Antrieb

In unseren Markisen kommen ausschließlich die hochwertigen Antriebe und Motoren von SOMFY zur Anwendung dies gewährleistet zuverlässige Funktion und einfache Bedienung. Auf SOMFY Motore erhalten SIe 5 Jahre Teile Garantie.

Unterdachmarkise elektrisch mit Standard Motor Bedienung Schalter

Bedieung mit Schalter

In der Grundausstattung sind unseren Untergalsmarkisen mit Standard Motoren SOMFY 230 V der Bauriehe LT verbaut. Die Ansteuerung und Bedienung erfolgt über Schalter. Die Endlageneinstellungen bzw. Abschaltpunkte sind werksseitig eingestellt nach der Montage muss ledglich der Stromanschluß und die Verkabelung zum bauseiten Schalter ausgeführt werden.

Unterglasmarkise elektrisch mit Funktmotor Bedienung über Handsender

Bedienung über Funk

Optional ist die Austattung und Bedienung auch mit einem Funkmotor der bidirektionalen Funktechnoligie IO möglich. Die Bedienung erfolgt über einen Handsender 1 Kanal oder bei Reihenanlagen mit mehreren Feldern über einen 5 Kanal Handsender

Funkmotor mit Sonnensensor

Optional kann die Markise zusätzlich über einen Funk - Sonnensensor gesteuert werden. Ja nach Lichtintensität (Schwellenwerte individuell einstellbar) , arbeitete die Markise autmatisch und fährt nur dann aus wenn es notwendig ist.

Die Automatiksteuerung kann über den Handsender ein und ausgeschaltet werden.

SmartHome ready

Alle Funkmotore IO sind grundsätzlich SmartHome ready und können über den Hansender einfach mit der SmartHome Steuerung Tahoma Switsch verbunden werden.

Sie steueren die Markise und Schwellenwerte der Sonnensteuerung bequem über das Smartphone.

Vorab - Informationen zur Montage der UG 50 Unterdachmarkise

Nachfolgend erhalten Sie ergänzend zur Montageanleitung hilfreiche Informationen für die Montageabfolge und wie man die komplett zusammengebaute Anlage unter dem Glasdach befestig. Weiter Details und Vorschriften zur Sicherheit , Bedienung und Inbetriebnahme entnehmen Sie bitte vor Montagebeginn aus der Montageanleitung:

Befestigung Klemmträger

Verschrauben Sie die Klipp - Klemmträger entsprechend des festgelegten Achsmaß an die Sparren. Je genauer die Platzierung der Klemmträger erfolgt, desto einfacher die Montage der Markise

Zusammenbau der Anlage

Die Markise wird komplett am Boden zusammengebaut. 1. Aufstecken der Führungsschienen 2. Verlegen des Gurtbandes in den Schienen 3. Aktivierung des Gegenzuges Die Markise ist dann schon betriebsfertig.

Befestigung der Anlage an den vormontieren Klemmträgen

Hochheben der Anlage und Befestigung an den Klemmträgern

Wenn ausreichend Helfer zur Verfügung stehen, kann die Anlage angehoben und die Schienen an den Klemmträgern befestigt werden. Auf Grund der allgemeinen Arbeitsschutz u. Sicherheitsvorschriften ist das tragen von Schutzhlemen angeraten.

Alternative Befestigungsmethode

Mit mindestens zwei Personen kann man mit nebenstehend gezeigten Schritten die Anlage an den Klemmträgern befestigen. 1. Fertig zusammengebaute Markise mit dem Kasten so nahe wie möglich an den Klemmträger auf zwei Leitern ablegen. 2. Führungsschienen beidseitig am letzten Klemmträger mit Seil oder Grutband sichern. Schienen so nahe wie möglich am Klemmträger fixieren

Kasten hochheben und an den Klemmträgern befestigen
Schienen an den restlichen Klemmträgern befestigen. Beim letzten Träger vor das Sicherungsband entfernen.

Nach der Befestigung der Anlage ist diese betriebsbereit. Nach erfolgten Anschluß an das Stromnetz 230 V kann die Markise über Schalter oder Fernbedienung ein und ausgefahren werden. Die Endabschaltpunkt sind werksseitig programmiert und eingestellt. Fernbedienungen und Sensoren sind eingelernt. Sämtliche Abbildungen Copyright (c) SOLATEX GmbH

Jetzt konfigurieren >

SOLATEX Unterglasmarkise UG50

Kompakter Sonnenschutz für Terrassendach und Glasdach

Die UG50 Unterdachmarkise ist eine elegante und platzsparende Beschattungslösung für Terrassendächer, Glasdächer und Wintergärten. Sie wird unterhalb der Dachverglasung montiert und fügt sich dadurch dezent in die vorhandene Architektur ein. Im eingefahrenen Zustand bleibt die Anlage unauffällig, ausgefahren sorgt sie für…

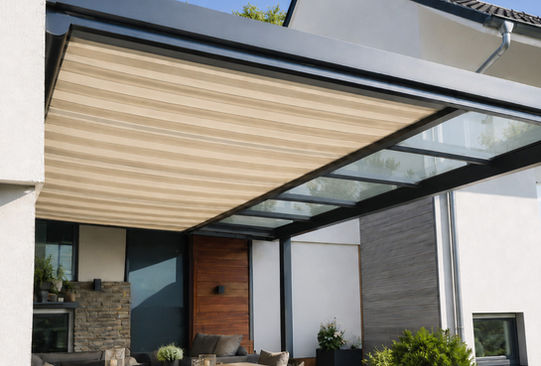

Unterglasmarkise unter Glasdach mit gestreiftem Stoff
