Montageanleitung: Markisenstoff wechseln selbst machen (offene Gelenkarmmarkise)

Wichtige Hinweise vorab:

Diese Anleitung beschreibt eine mögliche Vorgehensweise für Markise neu bespannen, einer offenen Gelenkarmmarkise, ohne die Markise abzubauen. Je nach Markisentyp, Befestigungsart und Hersteller kann dies abweichen oder nicht möglich sein.

Sicherheit: Verletzungsgefahr durch Federspannung der Gelenkarme!

Die Gelenkarme stehen unter hoher Federspannung. Wenn das Tuch am Ausfallprofil gelöst wird, können die Arme mit großer Wucht nach außen schlagen. Sichern Sie die Arme unbedingt mit geeigneten Gurten oder Bändern, bevor Sie den Stoff trennen. Arbeiten Sie nach Möglichkeit zu zweit, tragen Sie Handschuhe und Schutzbrille und sorgen Sie für einen sicheren Stand.

Vorbereitung – Markisentuch Wechsel - Was wird benötigt?

Für die Vorbereitung eines Wechsels des Markisentuches ist es ratsam, die Montageanleitung zu studieren, bevor Sie Markisenstoff kaufen und Markisentuch austauschen. Sonst kann es böse Überraschungen geben, wenn der bestellte Markisenstoff nach Maß dann nicht montiert werden kann.

Bitte beachten Sie auch, dass diese Anleitung für die Neubespannung einer Markise an einer offenen Gelenkarmmarkise mit Kurbelantrieb orientiert ist. Ein neuer Markisenstoff von SOLATEX kann andere spezifische Eigenschaften haben, die einen anderen Montageablauf erfordern.

Bei Markisen mit elektrischem Antrieb oder geschlossenen Kassettenmarkisen ist der Austausch anspruchsvoller, da er tiefere Eingriffe in die Mechanik erfordern kann.

Elektrische Markisen

Bei elektrischen Markisen ist es erforderlich, die Endabschaltpunkte zu verändern, um das komplette Abrollen des Markisenstoffes von der Wickelwelle zu ermöglichen. Bitte prüfen Sie in diesem Fall, ob Sie die Informationen für das Verändern der Abschaltpunkte des Motors vorliegen haben.

Kassettenmarkisen

Bei Kassettenmarkisen, die rundum geschlossen sind, sollte vorher geprüft werden, ob die Kassette nach oben geöffnet werden kann. Ist dies der Fall, können Sie nach unserer Anleitung und Verwendung des Schnellmontagekeders den Austausch des Stoffes relativ einfach durchführen. Kann die Kassette nicht nach oben geöffnet werden, ist es erforderlich, die Wickelwelle mit Antrieb seitlich aus der Kassette herauszuziehen. In diesem Fall sollten Sie Zugriff auf Informationen zum konstruktiven Aufbau der Kassette und der Wellenbefestigung haben.

Benötigte Hilfsmittel:

• 2 stabile Spanngurte oder kräftige Bänder zum Sichern der Gelenkarme

• Cuttermesser mit scharfer Klinge

• Schraubendreher oder Bit passend zu den vorhandenen Schrauben

• Unterlage für den neuen Stoff (Karton, Decke o. Ä.)

• Reinigungsmittel und Tücher (für Ausfallprofil, Welle, Arme)




Schritt-für-Schritt-Anleitung: Markisenstoff selbst wechseln

Begriffe

• Ausfallprofil: Vorderes Profil der Markise, an dem der Stoff und der Volant befestigt sind.

• Wickelwelle: Welle, auf der das Markisentuch aufgewickelt wird.

• Kedernut: Nut (Führung), in die Keder oder Hohlsaum eingelegt oder eingedrückt wird.

• Keder / Hartkeder: Einlage, die in den Saum eingeschoben wird und die Verbindung in der Nut stabilisiert.




1. Markise ausfahren und Volant entfernen

• Markise ca. 15 cm ausfahren.

• Seitliche Abdeckung des Ausfallprofils entfernen.

• Volant inkl. Keder seitlich aus dem Ausfallprofil herausziehen.

• Hinweis: Oft ist der Volant links und rechts mit Kunststoffdübel und Schraube gegen seitliches Verschieben gesichert. In diesem Fall beide Sicherungen entfernen.




2. Gelenkarme sichern und Stoff am Ausfallprofil lösen

• Gelenkarme mit Gurten oder Bändern sichern (zwingend).

• Altes Tuch direkt am Ausfallprofil mit dem Cuttermesser abtrennen.




Alternativ können die Gelenkarme vor dem Austausch des Markisenstoffes auch mit einem Sicherungsband über die Verbindung der Armmittelgelenke gesichert werden.

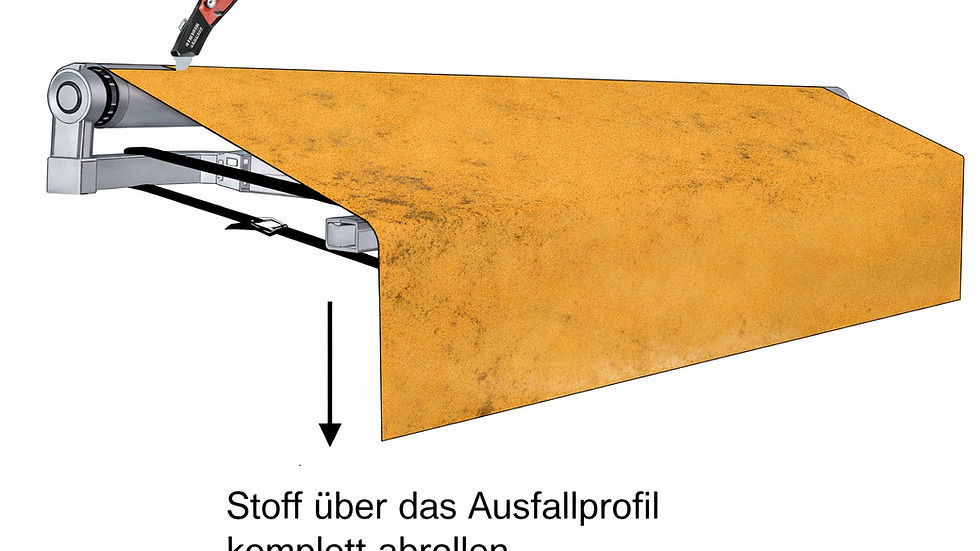

3. Stoff abrollen und von der Wickelwelle lösen

• Altes Tuch komplett nach vorne über das Ausfallprofil von der Wickelwelle abrollen.

• Darauf achten, dass die Kedernut der Wickelwelle nach oben zeigt.

• Hinweis bei Motorantrieb: Falls eine Sicherheitsumwicklung vorhanden ist, müssen ggf. die Endlagen so angepasst werden, dass das Tuch vollständig abgerollt werden kann.

• Altes Tuch oben an der Wickelwelle direkt an der Kedernut abschneiden.




4. Stoffreste am Ausfallprofil entfernen

• Stoffreste und Keder aus der Nut des Ausfallprofils entfernen.

• Hinweis: Häufig sind Stoff/Keder zusätzlich mit Dübeln und Schrauben gesichert – diese vorher entfernen.




5. Markisengestell reinigen

• Alle Bereiche, die mit dem neuen Stoff in Berührung kommen, gründlich reinigen.

• Besonders Ausfallprofil, Wickelwelle und Gelenkarme säubern.




6. Neuen Stoff montieren (oben an der Wickelwelle)

• Neuen Stoff aufgerollt auf einer sauberen Unterlage am Boden bereitlegen (z. B. Karton oder Decke).

• Vor dem Hochziehen die richtige Lage der Säume prüfen.

• Wichtig: Der Hohlsaum zur Befestigung am Ausfallprofil muss nach unten umgeschlagen sein.

• Stoff vorne über das Ausfallprofil nach oben bis zur Wickelwelle ziehen.

• Oberen Saum in/auf der Kedernut der Wickelwelle befestigen (je nach Saumart, siehe Abschnitt unten).




Befestigungsarten an der Wickelwelle

Welche Arbeiten an der Wickelwelle notwendig sind, hängt von der Saum- bzw. Kederart des neuen Tuchs ab. Die folgenden Hinweise helfen bei der Auswahl und Montage.

Hohlsaum (flach gemessen 2,5) mit Hartkeder

• Stoffreste und Keder müssen vollständig aus der Welle entfernt werden.

• Wenn keine seitlichen Öffnungen vorhanden sind, kann es erforderlich sein, die Wickelwelle auszubauen.

• Hohlsaum über die gesamte Länge in die Kedernut drücken, anschließend Hartkeder seitlich in den Hohlsaum einschieben.

• Wichtig: Beim Einschieben die Richtung beachten. Die offene sichtbare Schnittkante muss immer entgegen der Einschubrichtung zeigen.




Schnellmontagekeder

• Weichplastik-Keder, der einfach in die Kedernut gedrückt wird.

• Eine zusätzliche Sicherung mit Dübeln oder Schrauben ist in der Regel nicht erforderlich.

• Die Montage wird deutlich einfacher, wenn die Nut frei von Stoffresten ist. Sollte der alte Keder nicht entfernt werden, kann dieser auch in der Wellennut verbleiben.




Magnetkrallenkeder

• Wird über die Einhängenase an der Öffnungsrundung der Kedernut eingehängt.

• Achten Sie darauf, dass die Wellennut bei der Montage nach oben zeigt – sonst haftet der Keder nicht und der Stoff kann sich lösen.

• Stoffreste müssen nicht zwingend komplett entfernt werden; eine gereinigte Nut verbessert jedoch das Wickelverhalten.




Neuen Stoff montieren (unten am Ausfallprofil)

Achten Sie auch hier auf die richtige Einschubrichtung des Keders!

7. Volant montieren

• Volant komplett auslegen.

• Keder in den Hohlsaum des Volants einführen.

• Volant samt eingeführtem Keder in die Volantkedernut des Ausfallprofils einschieben.

• Hinweis: Bei sehr engen Nuten besonders auf die Einschubrichtung achten, damit Nähte nicht am Profil hängen bleiben.




8. Inbetriebnahme und Kontrolle

• Sitz der Säume am Ausfallprofil prüfen.

• Sicherungsbänder der Gelenkarme entfernen – das Tuch geht jetzt auf Spannung.

• Markise vorsichtig ausfahren und Wickelverhalten beobachten.

• Bei Motorantrieb: Endlagen prüfen und bei Bedarf neu einstellen.




Mit dieser Anleitung gelingt der Wechsel des Markisenstoffes an Ihrer Markise. Wenn Sie die Schritte sorgfältig befolgen, können Sie sicher sein, dass Ihr Sonnenschutz wieder optimal funktioniert. Denken Sie daran, dass Sicherheit immer an erster Stelle steht. Arbeiten Sie vorsichtig und ziehen Sie gegebenenfalls Hilfe hinzu.
